流程图是一个超级有用的工具，使用图形化来展示一个工作流程或项目的整体流程。通过一系列的符号、箭头和文本注解来描绘出一个过程中的步骤和决策点。流程图可以帮助你理解复杂的过程，发现并纠正过程中的问题，使能更有效地管理工作流程。
方法一：ChatGPT + Drawio制作流程图

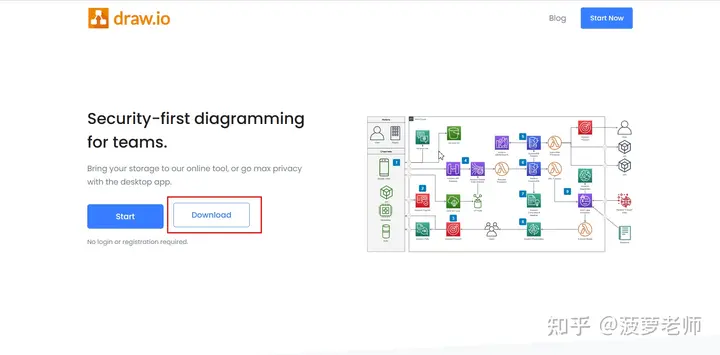

Drawio是一款开源的跨平台的绘图软件，支持Windows、MacOS、Linux等平台。可以直接到https://www.drawio.com/网站，如图，单击“Download”去下载。

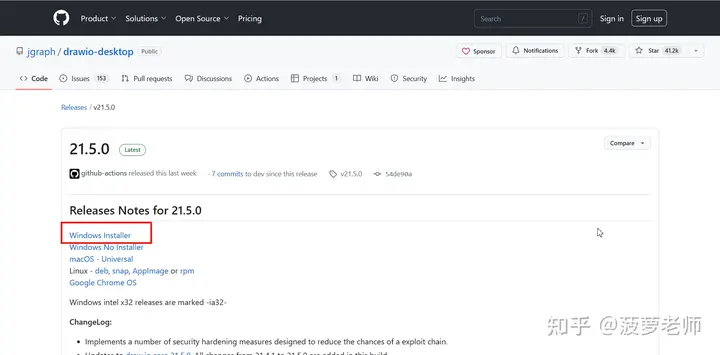

安装软件放在github仓库中，在页面中，选择相应的版本。本例中选择的是“Windows Installer”。

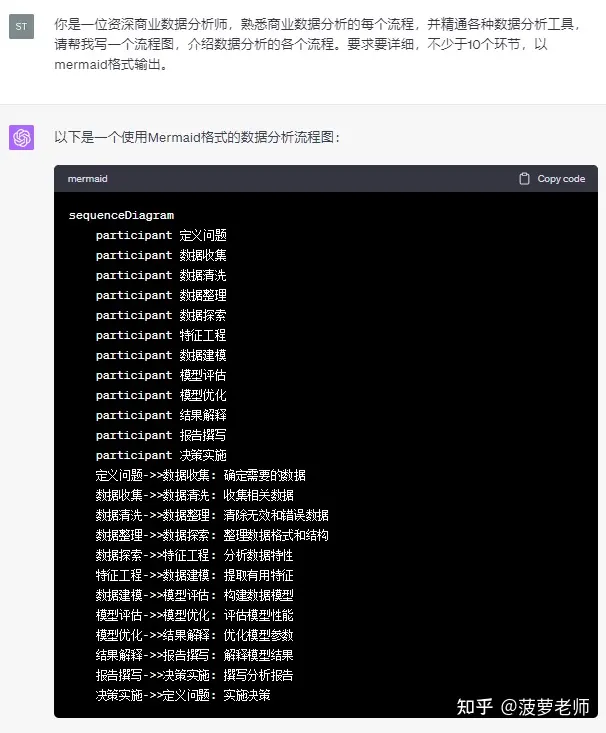

下载后，直接双击进行安装，安装过程比较傻瓜式，直接下一步下一步，至止完成即可。接下来，使用ChatGPT提问，需要注意的是需要以mermaid格式输出，例如像这样提问：
Mermaid 是一个基于Javascript的图表工具，通过解析类Markdown的文本语法来实现图表和图形的创建和动态修改。Mermaid使得创建和理解复杂图表变得更加简单，无需使用专门的图形编辑器。
双击http://Draw.io图标，运行程序，在如下图中，单击“创建新绘图”。

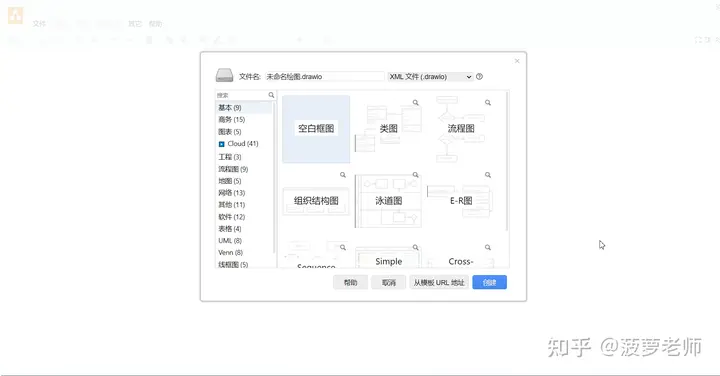

在下面对话框中，选择“空白框图”后，单击“创建”。

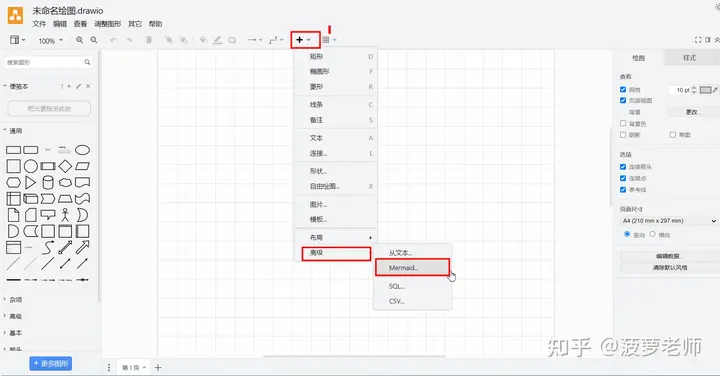

通过单击“+”>“高级”>“Mermaid”。

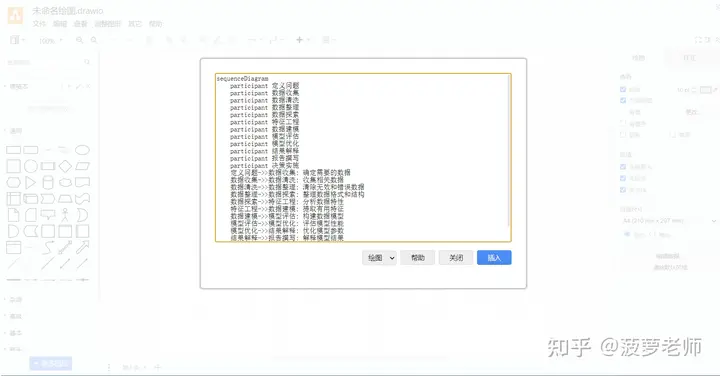

单击ChatGPT生成框中的“Copy code”复制生成的代码。粘贴到http://Draw.io下面的窗口中，单击“插入”。
即可根据内容生成相应的流程图。你还可以在右侧，选择“样式”，从中选择一个好看的样式进行快速美化。
美化后的流程图。
